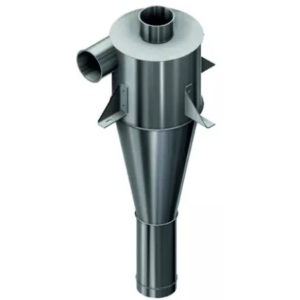

Cyclones sans ventilateur



2 versions de cyclones :

  • La version LB se décline en plusieurs modèles allant de 720 jusqu’à 4500m³/h.
  • La version SZ se décline en plusieurs modèles allant de 3600 jusqu’à 60000m³/h.



Les avantages des cyclones :

  • 99% des particules de poussière sont efficacement retenues.
  • Réduction de la pollution de l’air.
  • Économies en termes d’entretien.
  • Durée de vie prolongée.
  • Polyvalents et adaptés à diverses applications industrielles.
  • Amélioration de la qualité de l’air dans les environnements de travail.
  • Ne nécessite pas de filtre.





Fonctionnement :

Utilisé dans le traitement de l’air le séparateur de poussière cyclonique fonctionne en exploitant la force centrifuge pour séparer les particules de poussière de l’air. Lorsque l’air chargé de poussière pénètre dans le cyclone, il est dirigé dans une chambre de rotation à grande vitesse. Cette rotation crée une force centrifuge qui entraîne les particules de poussière vers la paroi extérieure du cyclone, où elles sont dirigées vers le bas pour y être récupérées. L’air purifié est aspiré vers le centre et évacué par le haut du cyclone.



Modèles de 720 jusqu’à 4 500m³/h

Vue éclatée des modèles LB :

cyclone 700 à 4000m³-heure Hamel dimensionsDimensions des modèles LB :

Modèle a b c d e f g h Kg
LB 0,25 180 150 400 400 600 380 150 300 16
LB 0,30 250 200 500 500 700 430 160 350 23
LB 0,40 280 224 600 600 850 500 200 400 32
LB 0,60 315 280 700 700 1000 550 250 450 43
LB 0,80 315 300 800 800 1100 650 280 500 53
LB 1 315 355 900 900 1300 750 300 550 69

Données en mm.

Graphique des puissances :
cyclone 700 à 4000m³-heure courbe débit d'air

Les valeurs indiquées ont été calculées dans les conditions suivantes : Densité des produits : 2000 kg/m³ ; température : 20 °C ; pression atmosphérique : 1013,25 hPa. Données à titre indicatif.

Modèles de 3 600 jusqu’à 60 000m³/h :

Vue éclatée des modèles SZ :

cyclone 720 à 4500m³-heure hamel dimensions

Dimensions des modèles SZ :

Modèle a b c d e f g h i j k Kg
SZ 1 400 355 900 1400 800 100 355 250 2300 100 550 180
SZ 1,5 450 450 1100 1700 1000 100 425 300 2800 100 650 260
SZ 2 560 500 1200 2000 1100 100 475 355 3200 100 700 325
SZ 3  630 300 1500 2400 1400 100 600 425 3900 100 850 480
SZ 4  800 710 1700 2800 1600 100 670 475 4500 100 950 630
SZ 5  900 800 2000 3100 1800 100 750 530 5100 100 1100 820
SZ 6  900 800 2200 3400 2000 100 850 630 5500 100 1200 970
SZ 7 1000 900 2300 3700 2200 100 900 670 6000 100 1250 1100
SZ 8  1000 1000 2500 4000 2300 100 1000 710 6400 100 1350 1270
SZ 9  1120 1120 2700 4200 2400 100 1000 750 6700 100 1450 1420
SZ 10  1250 1120 2800 4400 2600 100 1000 800 7100 100 1500 1600
SZ 11 1250 1250 2900 4600 2700 100 1120 850 7400 100 1550 1730
SZ 12  1400 1250 3000 4800 2800 100 1180 900 7700 100 1600 1880

Données en mm.

Graphique des puissances :

cyclone SZ de 3600 à 60000m³-heure courbe débit d'air

Les valeurs indiquées ont été calculées dans les conditions suivantes : Densité des produits : 2000 kg/m³ ; température : 20 °C ; pression atmosphérique : 1013,25 hPa. Données à titre indicatif.
