• Nettoyeurs Trieurs Rotatifs PRA
image-pouce-leve-avec-texte

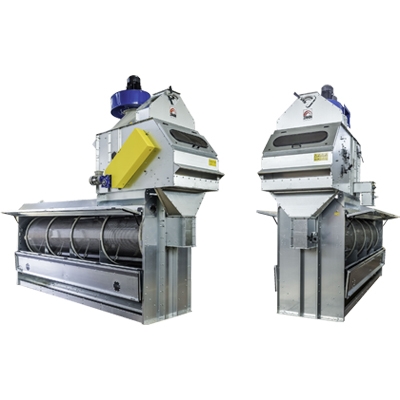

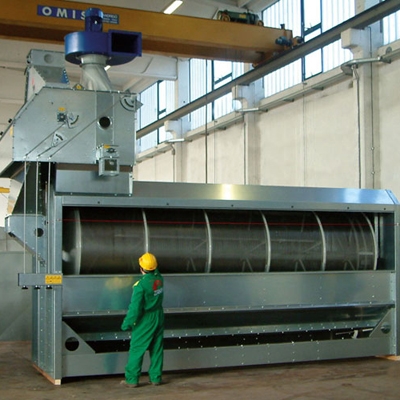

Les Nettoyeurs Trieurs Rotatifs avec bloc d’aspiration éliminent les déchets légers avant l’entrée des grains dans le cylindre et séparent les bons grains cassés et des déchets grâce au cylindre rotatif.

Ils nettoient les grains et permettent leur stockage sur de longues périodes.

Ils sont disponibles en plusieurs modèles de 20 à 375 T/h (pour un PS de 780 kg/m3).

Ils sont entièrement galvanisés et assurent une qualité de nettoyage ou de triage pour l’agriculture conventionnelle et l’agriculture biologique.

Les Nettoyeurs trieurs Rotatifs sont livrés avec plusieurs grilles, leur nombre dépendant du modèle choisi.

Le très grand nombre de perforations à trous oblongs ou ronds (plus de 80) permet de répondre à toutes les situations.

Ils se distinguent par :

  • une aspiration efficace,
  • une performance de nettoyage,
  • une application précise,
  • un résultat efficient.

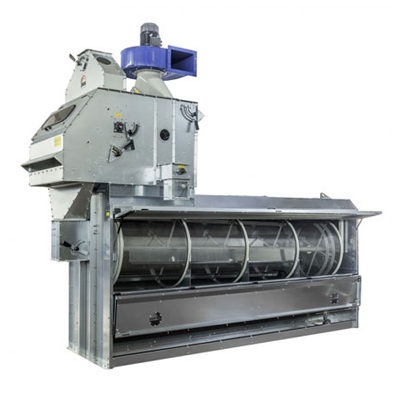

Nettoyeurs Trieurs Rotatifs ZANIN
Des propriétés spécifiques pour des avantages certains :
  • Bloc d’aspiration avant = Qualité du nettoyage des poussières et déchets assurée
  • Plus de 80 perforations de tamis disponibles = Calibrage et nettoyage adaptés aux besoins
  • Portes latérales mobiles sur charnière = Facilité et sécurité de changement de grilles
  • Inclinaison manuelle ou motorisée du cylindre = Précision de triage garantie
MODE DE FONCTIONNEMENT DU PRA :

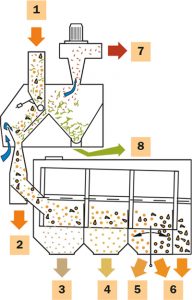

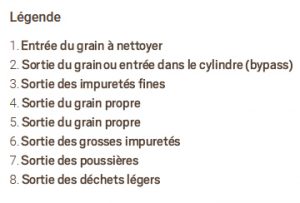

FONCTIONNEMENT TRIEUR PRA ZANIN HAMEL LEGEND FONCTIONNEMENT TRIEUR PRA HAMEL ZANIN

Découvrir les Nettoyeurs Trieurs Rotatifs avec bloc d’aspiration en video :

Fonctionnement :

Les grains à nettoyer entrent par gravité dans la trémie munie à la base d’un rouleau distributeur motorisé. Un flux d’air passe au travers des grains en emportant les impuretés les plus légères (à expulser vers un cyclone ou un filtre) tandis que les poussières les plus lourdes sont récupérées dans la chambre de détente qui les évacue ensuite à l’extérieur par une vis motorisée.

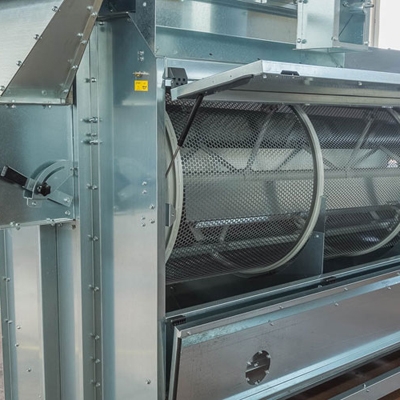

Le produit débarrassé de ses déchets légers entre dans un cylindre rotatif aux grilles interchangeables. La première grille élimine les impuretés fines (petits grains, grains cassés, etc) tandis que les grilles suivantes permettent aux bons grains de passer à travers les tôles perforées, les grosses impuretés étant évacuées en sortie de cylindre.

Le choix des grilles se fait en fonction des grains et des types de déchets à éliminer.

Équipement standard :
  • Construction en tôles galvanisées
  • Trémie d’entrée du produit
  • Bouche d’aspiration avec positionnement vertical ou horizontal
  • Volets de réglage du flux d’air
  • Trémie d’alimentation du cylindre rotatif
  • Portes latérales articulées, s’ouvrant des deux côtés de l’appareil pourvues de poignées et de serrures fermant à clé.
  • Grilles en tôles perforées en acier au carbone.
  • Inclinaison manuelle du cylindre
  • Rouleaux en bois pour le dégommage des grilles

Le Nettoyeur Rotatif en détail :

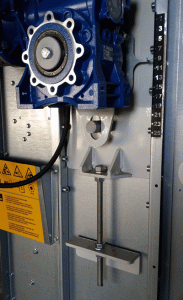

Tous nos modèles PRA sont équipés d’un système d’inclinaison (manuel) du cylindre. La possibilité de faire varier l’inclinaison du cylindre est un avantage important pour le triage des grains à écoulement difficile ( tournesol, etc… ). On peut également faire du pré-nettoyage sommaire à la récolte avec une forte inclinaison.

trieur-rotatif-hamel-inclinaison-cylindre

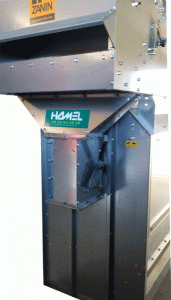

Le PRA peut être utilisé comme Pré-Nettoyeur. Il dispose d’une sortie directe après aspiration : un volet situé après l’aspiration et avant l’entrée du cylindre permet de diriger le produit soit vers le cylindre soit vers la sortie N°2. Il utilise dans ce cas sa puissance d’aspiration pour pré-nettoyer les grains et diriger les impuretés légères vers les sorties n° 7 et 8.

trieur-rotatif-sortie-aspiration

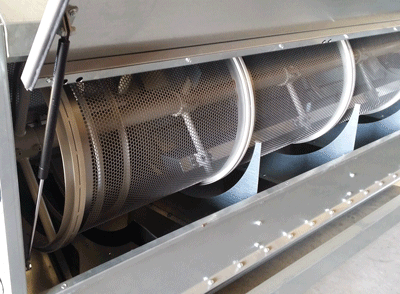

La porte d’accès aux grilles est montée sur vérins pour une facilité d’ouverture et un maintien sécurisé pour le remplacement de celles-ci :

nettoyeur-trieur-rotatif-hamel-verin-porte

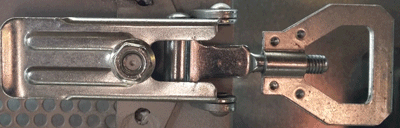

Le remplacement des grilles s’effectue rapidement : il suffit de dévisser les 2 écrous de sécurité et de déclipser les 2 attaches rapides :

hamel-trieur-nettoyeur-rotatif-changement-grilles-securite-attache-rapide

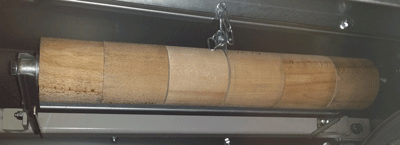

Les rouleaux bois possèdent 2 positions : la position de travail en appui sur les grilles pour le travail de dégommage et la position relevage pour le changement des grilles. Une simple traction sur les rouleaux permet de basculer d’une position à l’autre. Ci-dessous les rouleaux en position changement des grilles :

nettoyeur-rotatif-hamel-rouleaux-bois-degommage-grilles

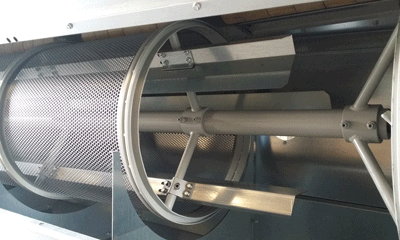

Les 3 déflecteurs brassent le grain en cours de criblage et permettent un meilleur contact entre les grains à trier et les grilles :

toles-deflectrices-trieur-rotatif-hamel

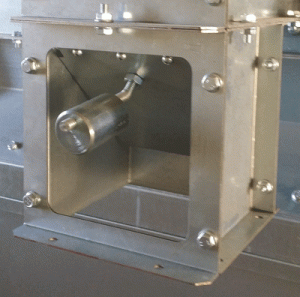

La sortie des déchets évacués ( N°8 ) par la vis est équipé d’une trappe à contrepoids réglable pour éviter un appel d’air :

hamel-trieur-nettoyeur-rotatif-bascule

Documentation Technique ICI :

DOCUMENTATION-NETTOYEUR_TRIEUR_ROTATIF-PRA-19.01.21-V4.00-AT
