Élévateurs à godets – Élevateurs à grains
Élévateurs à godets pour un transport vertical de produits en vrac
L’élévateur à godets est un dispositif mécanique de manutention conçu pour le transport vertical de matériaux en vrac et produits agricoles (céréales, grains, etc.). Son fonctionnement repose sur une succession de godets attachés à une sangle se déplaçant entre un point de chargement inférieur (pied) et un point de déchargement supérieur (tête).
Différents modèles avec des débits allant de 10T/h jusqu’à 300 T/h.
Nos élévateurs à godets permettent de transporter toutes vos récoltes verticalement de façon optimale!
Élaborés pour un usage industriel, ils vous garantissent une qualité de matériel et de finitions pour votre utilisation agricole!
Leur conception particulière vous assure une bonne vidange des godets en tête.
Nos élévateurs à grains se distinguent par :
- une fabrication de qualité,
- un rapport débit/vitesse performant,
- une utilisation fiable,
- une installation facile.
Caractéristiques de nos modèles d’élévateurs à godets
Nos élévateurs en version standard sont livrés avec :
Pied d’élévateur avec système de tension de sangle
Gousset d’entrée sur pied avec plaque d’usure en PEHD épaisseur 10 mm
Entrée
Contrôleur de rotation (non branché)*
Conduits d’élévateur
Conduits avec fenêtre d’inspection
Tête avec NORD motoréducteur à montage direct sur arbre (pas de courroies)
Antidévireur*
Trappe de nettoyage sur pied
Sortie de tête
Entretoises de jonctions entre les conduits
Sangle antistatique avec godets acier
*À l’exception de l’élévateur 20
Convoyeur vertical : fonctionnement et composants
L’élévateur à godets, ou convoyeur vertical a une structure tripartite : un pied d’entrée, des conduits intermédiaires de longueur variable, et une tête d’évacuation.
- La base de l’élévateur (pied) permet l’alimentation des produits via une ou deux entrées et héberge le système de tension de la bande. Les éléments intermédiaires du convoyeur sont munis de points d’inspection (regards de contrôle). La tête du convoyeur assure l’entraînement du rouleau par un motoréducteur ou un ensemble moteur-courroie et intègre un dispositif anti-retour de sécurité.
Légende :
- Pied de l’élévateur avec tension de sangle
- Trappe de service et fenêtre d’inspection
- Conduits intermédiaires
- Plaque renfort
- Tête de l’élévateur avec motorisation et système d’entrainement
- Trémie de sortie du produit
- Plaque d’entrée produit
- Capteur
- Trémie d’entrée
Les options et accessoires :
Gousset d’entrée supplémentaire sur pied avec plaque d’usure en PEHD épaisseur 10 mm
Capteurs de bourrage en pied ou en tête de l’élévateur
Vanne de réglage de débit (manuelle ou électrique) sur gousset d’entrée
Capteurs de déport de la sangle
Revêtement caoutchouc du tambour de tête
Systèmes de nettoyage des tambours et de la sangle
Brosse de nettoyage des conduits
Sangle pour produits gras et alimentaires
Plateforme de tête
Échelles à crinoline
Systèmes d’évents d’explosions en tête ou sur les conduits
Nos Élévateurs à godets pour des Avantages assurés :
- Entrainement par moto-réducteur = Confort de travail et d’entretien
- Les godets sont espacés sur la sangle = Garantie de leur vidange en tête
- L’anti-retour est fourni en standard = Sécurité renforcée au meilleur prix
- Le regard en tête est prévu en standard = Contrôle de l’évacuation des grains

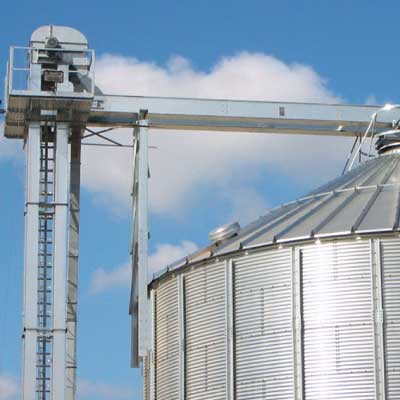

De construction rigide, nos Élévateurs à godets sont faciles à monter et auto-portants.
Entièrement galvanisés et équipés de moto-réducteur ils peuvent ainsi s’installer aussi bien sous bâtiment qu’en extérieur!
Leur vitesse est réduite et assure ainsi une bonne prise de grain!
De plus, ils peuvent être adaptés pour le transport vertical de produits fragiles : Nous interroger!
Également, le choix sangle sera personnalisé selon vos besoins et le type de produit manutentionné.
Comme indiqué plus haut, en standard, l’élévateur est fourni avec son anti-retour, regard de contrôle, conduits renforcés!
Adaptations possibles pour produits délicats : nous interroger!
Pour plus d’informations sur les élevateurs à grains, contactez nous au 05.63.64.48.48 !
Voir sur la boutique en ligne HAMEL les Élévateurs à godets verticaux de 10t/h et 30t/h
